1.客戶

杭州XX科學儀器有限公司

2.軟件功能

車牌燙印系統上位機軟件，包含車牌燙印控制系統流程監視、控制、參數設置、用戶身份驗證、數字小鍵盤等功能。包含了功能選擇主界面、運行操作界面、系統設置界面、用戶身份驗證與更改界面、數字鍵盤界面。

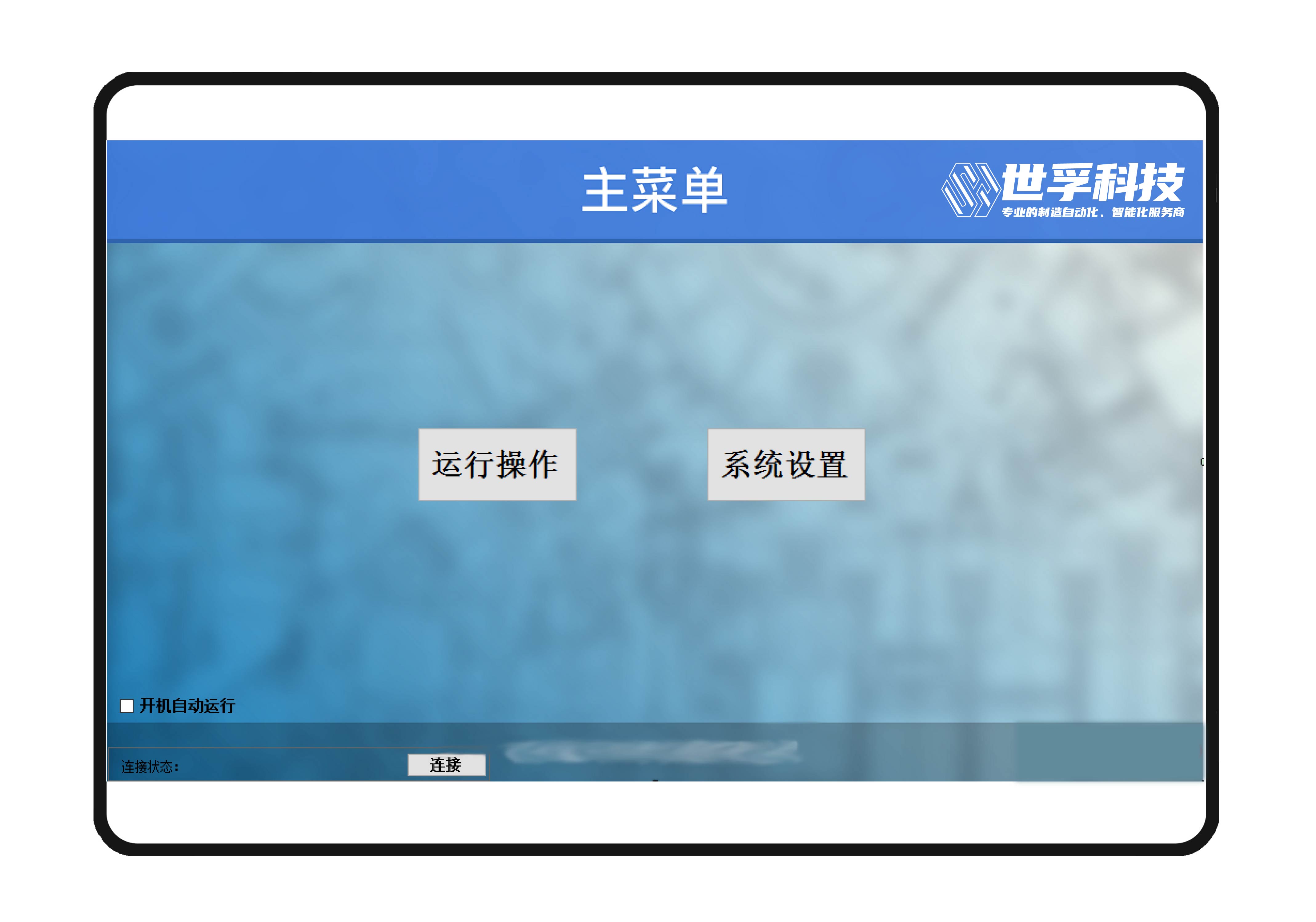

功能選擇主界面：軟件運行即進入功能選擇主界面，從主界面中可以選擇跳轉到運行操作界面和系統設置界面。主界面可以顯示當前上位機軟件和下位機設備的通信連接狀態，如果出現連接異常則無法跳轉到功能界面，并且顯示手動連接按鈕。在功能選擇主界面可以設置、取消軟件開啟自動運行功能。

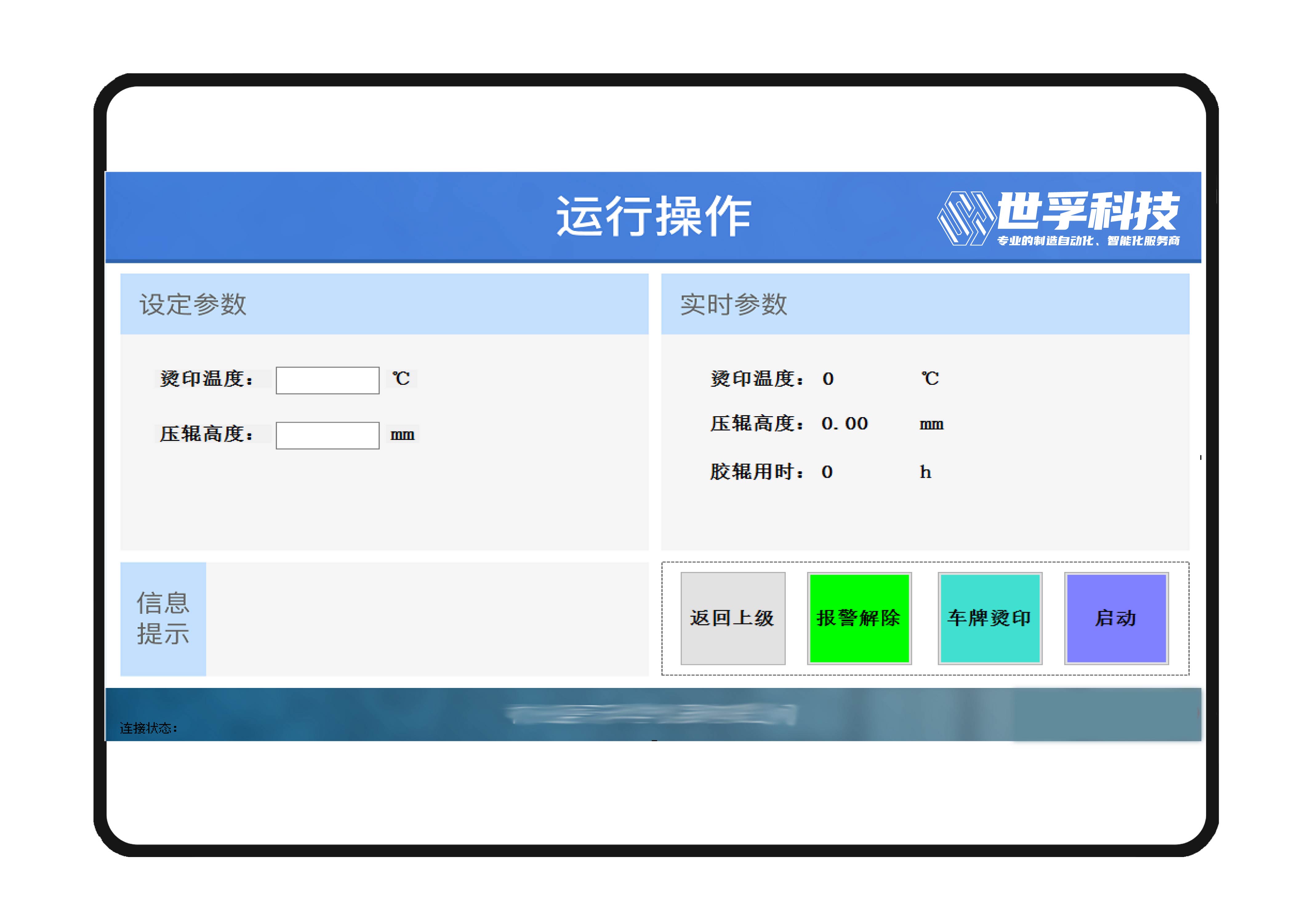

運行操作界面：運行操作界面分為設定參數模塊、實時參數模塊、信息提示模塊、按鈕操作模塊。設定參數模塊中可以設置燙印機的燙印溫度、壓輥高度，點擊輸入框能夠自動彈出輸入小鍵盤實現數字輸入。實時參數模塊能夠實時顯示當前燙印機的燙印溫度、壓輥高度、膠輥用時三項參數。信息提示界面分為三行，每一行分別顯示一類狀態，共能夠顯示超過15種設備運行狀態及報警信息。按鈕操作模塊可以啟動/停止設備，操作車牌燙印/暫停，當報警排除后可以解除報警，結束運行后可以返回上級。

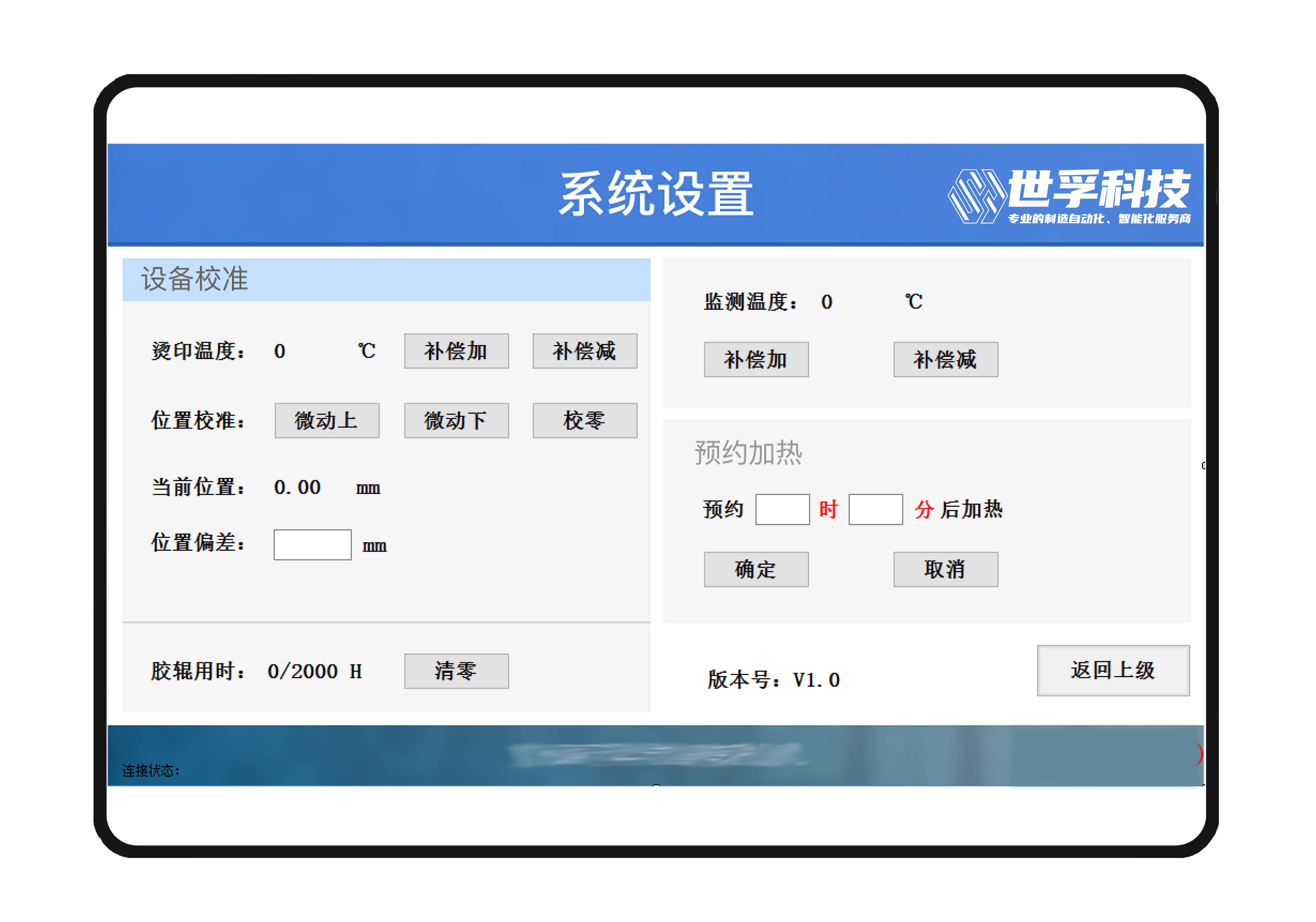

系統設置界面：系統設置界面分為設備校準模塊、膠輥用時監測清零模塊、溫度監測補償模塊、預約加熱模塊。設備校準模塊中可以對燙印溫度傳感器進行補償校準，能夠對膠輥位置進行校準，能夠手動設置膠輥位置偏差。膠輥用時檢測清零模塊可以檢測膠輥的使用壽命，當更換膠輥后可以對膠輥壽命重新清零操作。溫度監測補償模塊可以對設備監測溫度傳感器進行補償校準。預約加熱模塊可以預約設備一定時間后啟動加熱，并且能夠取消當前正在執行的預約。另外系統上設置界面顯示當前軟件版本號，并且在結束參數設置及校準之后能夠返回到主界面。

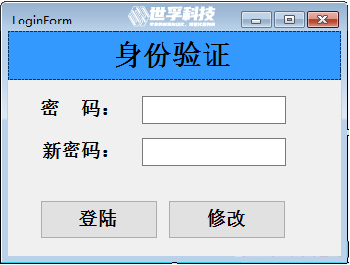

用戶身份驗證與更改界面：用戶身份驗證與更改界面用于在膠輥壽命清零操作時驗證用戶的權限，在系統設置界面點擊膠輥壽命清零按鈕時彈出此界面，在該界面中身份驗證后即可實現膠輥壽命清零功能。同時在該界面中輸入舊密碼，然后再輸入新密碼，點擊修改按鈕即可修改當前用戶的密碼。

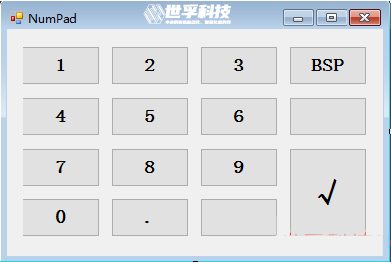

數字鍵盤界面：數字鍵盤界面在點擊輸入框時出現，能夠不需要外接鍵盤實現數字值的軟輸入。

3.下位機

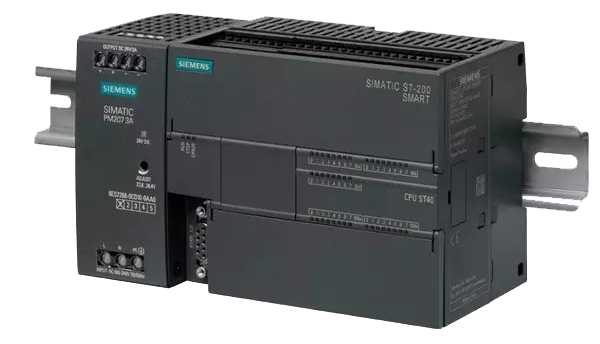

下位機為西門子S7-200 Smart型PLC控制器。

4.包含功能模塊

溫度控制模塊、車牌燙印流程控制模塊、身份驗證功能。

5.上位機與下位機通信協議

上位機與下位機之間走以太網通信，協議為西門子S7以太網通信協議。

6.運行狀態

該軟件與下位機車牌燙印控制系統配合使用，自2017年3月試運行以來，運行穩定、可靠，實現了在Windows電腦上操作車牌自動燙印功能，完美地解決了用戶需求。
